Descripción

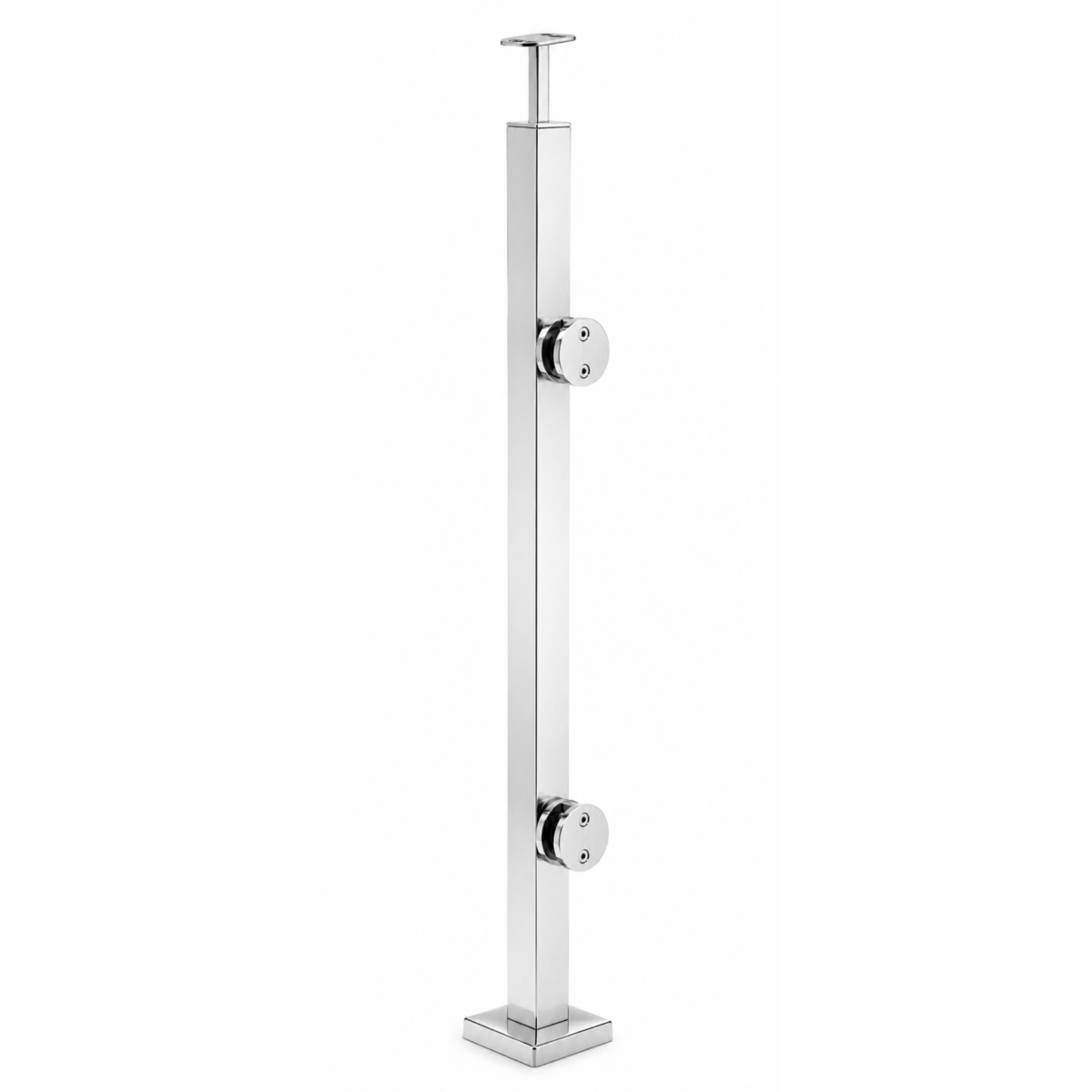

Pilar cuadrado de suelo con pinza circular doble para vidrio
El pilar cuadrado de suelo con pinza circular doble está diseñado para ocupar las posiciones intermedias de una barandilla de vidrio, permitiendo la continuidad entre paneles consecutivos mediante un único punto de soporte.
Incorpora dos pinzas circulares de doble ranura, situadas a una distancia de 560 mm entre sí. Cada pinza permite sujetar los extremos de dos paneles de vidrio contiguos, creando una solución de continuidad en el recorrido de la barandilla.
El sistema mantiene el vidrio instalado por delante del pilar, característica propia de esta familia de pilares con pinzas circulares.
Fabricado en acero inoxidable AISI 316, el pilar presenta una sección de 40 × 40 × 2 mm, una altura de 1000 mm y fijación mediante placa al suelo.
Pinza circular doble para la continuidad entre vidrios
- La diferencia principal de este modelo respecto al pilar de pinza simple está en la configuración de las pinzas.
- Las pinzas circulares de doble ranura están diseñadas para recibir dos paneles de vidrio consecutivos, permitiendo utilizar el pilar como elemento intermedio dentro del recorrido de la barandilla.
- Esta configuración permite combinar la continuidad visual del acristalamiento frontal con el soporte estructural proporcionado por los pilares de acero inoxidable.
Instalación frontal del vidrio
- La disposición de las pinzas permite colocar los paneles de vidrio por delante del eje del pilar, en lugar de situarlos lateralmente.
- Esta configuración crea una línea de acristalamiento frontal continua y diferencia esta gama de los sistemas convencionales de pilares con pinzas laterales.
- El modelo puede utilizarse en barandillas de vidrio para escaleras, terrazas, balcones y otros proyectos en los que se requiera una solución modular con pilares de acero inoxidable.
Configuraciones superiores disponibles
El pilar está disponible con tres tipos de terminación superior:
- Soporte fijo para pasamanos: destinado a configuraciones en las que el pasamanos requiere un punto de apoyo fijo.
- Soporte articulado para pasamanos: permite adaptar la posición del soporte a la inclinación del pasamanos y resulta especialmente adecuado para escaleras y tramos inclinados.
- Tapón superior: proporciona una terminación limpia para configuraciones de barandilla sin pasamanos.
Características principales
- Pilar de sección cuadrada de 40 × 40 × 2 mm.
- Altura total de 1000 mm.
- Fabricado en acero inoxidable AISI 316.
- Fijación mediante placa al suelo.
- Dos pinzas circulares de doble ranura.
- Distancia de 560 mm entre pinzas.
- Diseñado para posiciones intermedias de la barandilla.
- Permite la continuidad entre paneles de vidrio consecutivos.
- Instalación frontal del vidrio respecto al pilar.
- Disponible en acabado pulido o satinado.
- Configuración superior con soporte fijo, soporte articulado o tapón.
Referencias y configuraciones
| Referencia | Terminación superior | Acabado | Calidad |
|---|---|---|---|
| F730-02/A | Soporte fijo | Pulido | AISI 316 |
| F730-02/B | Soporte fijo | Satinado | AISI 316 |
| F730-02/C | Soporte articulado | Pulido | AISI 316 |
| F730-02/D | Soporte articulado | Satinado | AISI 316 |
| F730-08/A | Tapón | Pulido | AISI 316 |
| F730-08/B | Tapón | Satinado | AISI 316 |
