Pilar cuadrado de pinza doble con placa lateral)

Descripción

Pilar intermedio para barandillas de vidrio con fijación lateral

El pilar cuadrado de pinza doble con placa lateral está diseñado para los puntos intermedios de barandillas de vidrio en los que es necesario dar continuidad a dos paneles consecutivos.

Fabricado en acero inoxidable AISI 316, dispone de una sección de 40 × 40 × 2 mm y una altura total de 1200 mm. Su sistema de pinzas circulares de doble ranura permite sujetar los extremos de dos paneles de vidrio sobre un mismo pilar.

A diferencia de los sistemas de pinzas laterales convencionales, esta configuración sitúa los paneles de vidrio por delante del pilar, manteniendo una disposición continua a lo largo de la barandilla.

Pinzas dobles para la continuidad de los paneles

• El pilar incorpora dos pinzas circulares de doble ranura, situadas a una distancia de 600 mm entre sus ejes.
• Cada pinza está diseñada para recibir los extremos de dos paneles consecutivos, por lo que esta configuración se utiliza en los tramos intermedios de la barandilla.
• Dentro del sistema completo, el pilar de pinza simple se utiliza en los puntos de inicio y final, el pilar de pinza doble en las zonas intermedias y el pilar esquinero en los cambios de dirección.

Instalación del vidrio por delante del pilar

• La configuración de las pinzas circulares permite que los paneles se instalen en posición frontal respecto a la estructura vertical.
• Esta disposición diferencia esta gama de los pilares con pinzas convencionales, en los que el vidrio queda situado al costado del pilar.
• El sistema permite mantener una configuración visual uniforme en los distintos tramos de la barandilla, combinando pilares de arranque, intermedios y esquineros según las necesidades de cada instalación.

Fijación mediante placa lateral

• La fijación mediante placa lateral permite instalar el pilar sobre el canto o lateral de la estructura.
• Esta solución resulta adecuada para proyectos en los que la configuración constructiva requiere un anclaje lateral o cuando se desea evitar la ocupación de la superficie superior del pavimento.
• La selección del sistema de fijación y de los elementos necesarios para la instalación debe realizarse según las características técnicas de cada proyecto.

Configuraciones superiores disponibles

El pilar puede configurarse con tres terminaciones superiores:

• Soporte fijo para pasamanos: para instalaciones con pasamanos que requieren un punto de apoyo fijo.

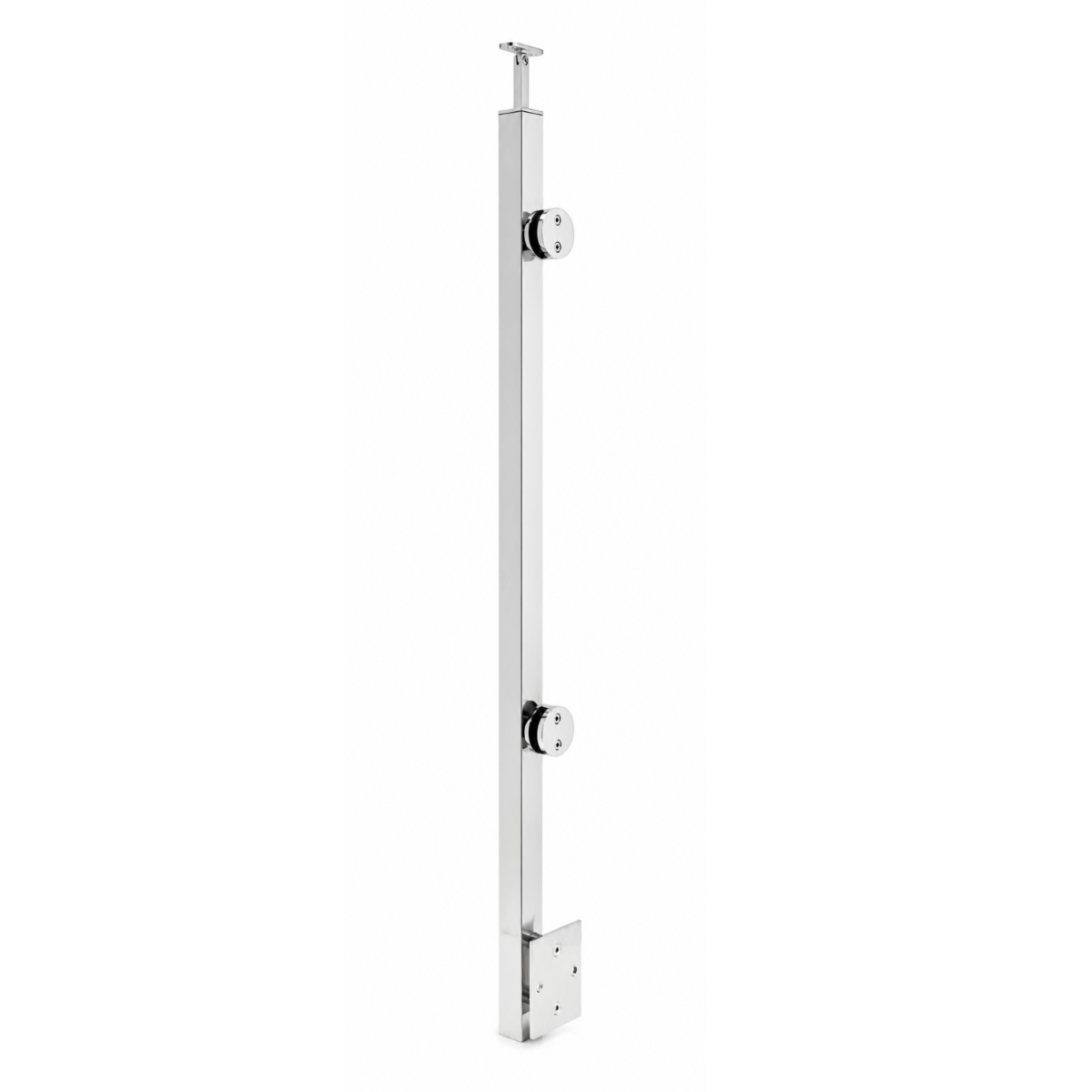

• Soporte articulado para pasamanos: permite adaptar la posición del soporte a la configuración y recorrido del pasamanos.
• Tapón superior: para instalaciones de barandilla de vidrio sin pasamanos, proporcionando una terminación limpia en la parte superior del pilar.

Características principales

• Pilar cuadrado de 40 × 40 × 2 mm.
• Altura total de 1200 mm.
• Fabricado en acero inoxidable AISI 316.
• Fijación mediante placa lateral.
• Dos pinzas circulares de doble ranura.
• Distancia de 600 mm entre ejes de pinzas.
• Diseñado para tramos intermedios de barandilla.
• Permite la continuidad entre dos paneles de vidrio.
• Instalación del vidrio por delante del pilar.
• Disponible en acabado pulido o satinado.
• Configuración con soporte fijo, articulado o tapón.
