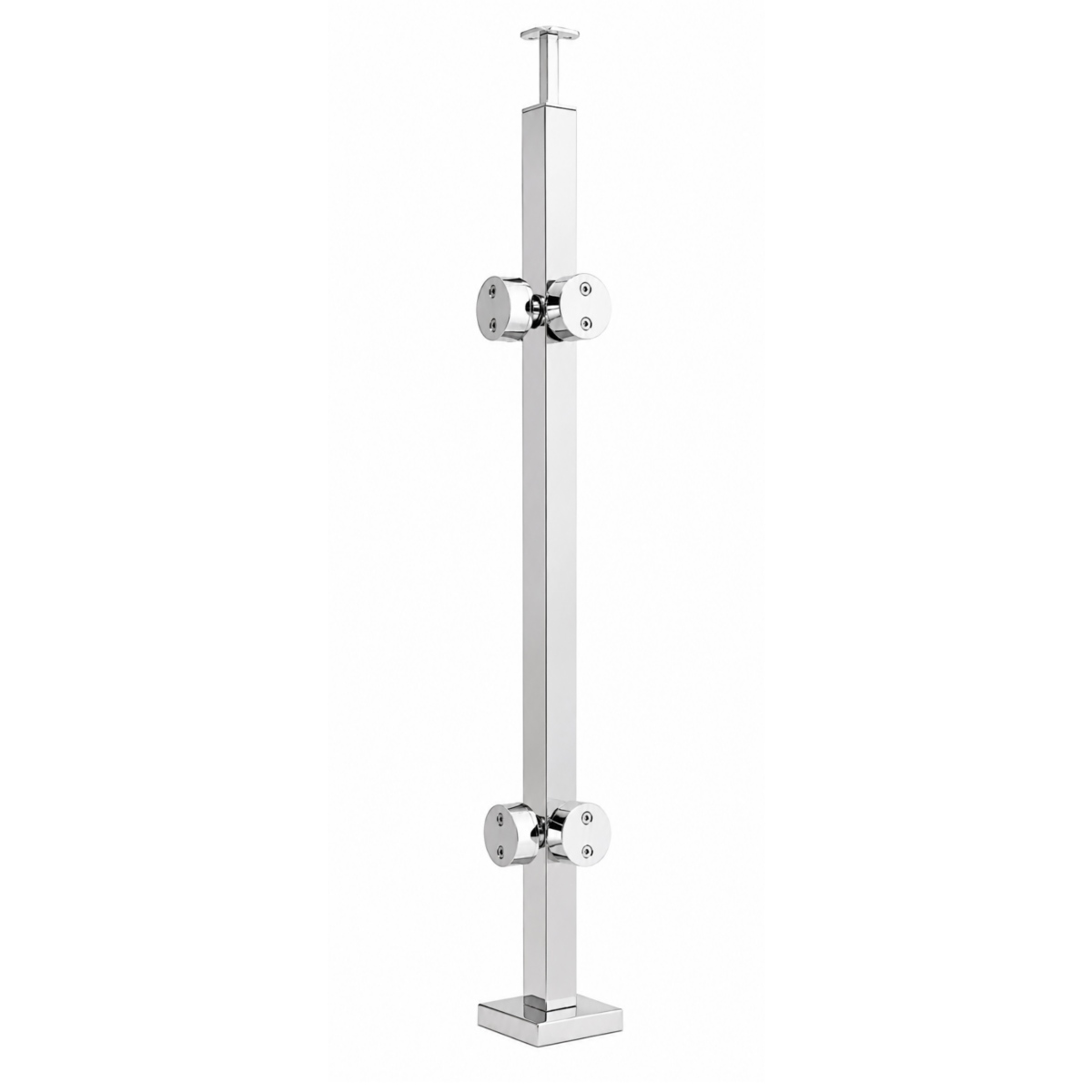

Pilar cuadrado esquinero para barandillas de vidrio
El pilar cuadrado esquinero de suelo con pinzas circulares está diseñado para resolver los encuentros entre paneles de vidrio en cambios de dirección de la barandilla.
A diferencia de los pilares de pinza simple y doble, este modelo utiliza dos pinzas circulares simples en cada nivel de sujeción, permitiendo sujetar de forma independiente los paneles que convergen en la zona de esquina.
El pilar mantiene la configuración característica de esta familia de productos, en la que los vidrios se instalan por delante de la estructura de soporte.
Fabricado en acero inoxidable AISI 316, cuenta con una sección de 40 × 40 × 2 mm, una altura de 1000 mm y fijación mediante placa al suelo.
Solución para cambios de dirección
- Las esquinas y los cambios de dirección requieren una configuración diferente a la utilizada en los tramos rectos de una barandilla.
- El pilar esquinero incorpora pinzas circulares simples independientes para sujetar los paneles de vidrio que confluyen en el encuentro. Esta disposición permite resolver la transición entre los distintos tramos manteniendo la coherencia estética del sistema.
- Su diseño permite combinarlo con los pilares de pinza simple para los extremos y con los pilares de pinza doble para los puntos intermedios de la instalación.
Sistema de instalación frontal del vidrio
- Como el resto de la gama de pilares con pinzas circulares, este modelo está diseñado para una configuración en la que el vidrio se sitúa por delante del pilar.
- La disposición frontal diferencia esta familia de los sistemas de pinzas laterales y permite mantener una configuración visual coherente en toda la instalación, incluyendo los cambios de dirección.
Configuraciones superiores disponibles
El pilar esquinero está disponible con tres opciones de terminación superior:
- Soporte fijo para pasamanos: para configuraciones que requieren un punto de apoyo fijo en la parte superior del pilar.
- Soporte articulado para pasamanos: permite adaptar el soporte a la orientación o inclinación del pasamanos.
- Tapón superior: para instalaciones sin pasamanos, proporcionando una terminación limpia en la parte superior del pilar.
Características principales
- Pilar cuadrado de 40 × 40 × 2 mm.
- Altura de 1000 mm.
- Fabricado en acero inoxidable AISI 316.
- Fijación mediante placa al suelo.
- Configuración específica para encuentros en esquina.
- Dos pinzas circulares simples en cada nivel de sujeción.
- Instalación frontal de los paneles de vidrio.
- Disponible en acabado pulido o satinado.
- Configuración con soporte fijo, soporte articulado o tapón.
- Compatible dentro del sistema con pilares de pinza simple y pinza doble.
Referencias y configuraciones
| Referencia | Terminación superior | Acabado | Calidad |
|---|---|---|---|
| F730-03/A | Soporte fijo | Pulido | AISI 316 |
| F730-03/B | Soporte fijo | Satinado | AISI 316 |
| F730-03/C | Soporte articulado | Pulido | AISI 316 |
| F730-03/D | Soporte articulado | Satinado | AISI 316 |
| F730-09/A | Tapón | Pulido | AISI 316 |
| F730-09/B | Tapón | Satinado | AISI 316 |
