Descripción

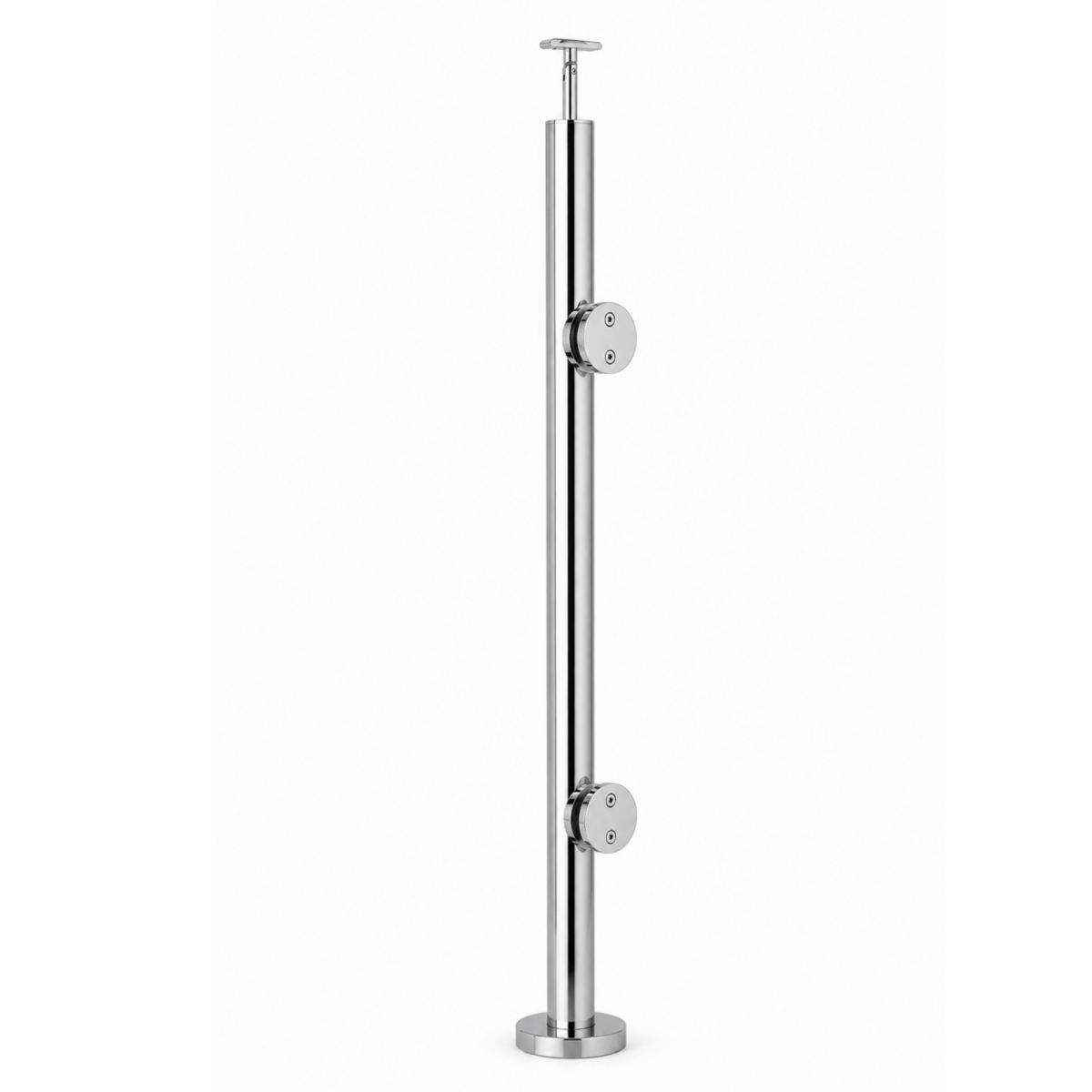

Pilar intermedio para barandillas de vidrio con placa al suelo
El pilar redondo de pinza doble con placa al suelo está diseñado para dar continuidad a los tramos rectos de las barandillas de vidrio.
Fabricado en acero inoxidable AISI 316, incorpora un tubo de Ø43 × 1,5 mm, una altura de 1000 mm y fijación mediante placa al suelo. Su sistema de pinzas circulares de doble ranura permite sujetar dos paneles de vidrio consecutivos sobre un mismo pilar, proporcionando continuidad estructural y una estética uniforme.
Diseñado para unir dos paneles de vidrio
- Este modelo incorpora dos pinzas circulares de doble ranura, situadas a una distancia de 560 mm entre sus ejes.
- Cada pinza está preparada para sujetar el encuentro entre dos paneles de vidrio consecutivos, por lo que este pilar está destinado a ocupar las posiciones intermedias dentro de la barandilla.
Dentro de la familia de pilares con pinzas circulares:
-
- el pilar de pinza simple se utiliza en los extremos de la instalación;
- el pilar de pinza doble permite enlazar los tramos rectos;
- el pilar esquinero resuelve los cambios de dirección.
Sistema de pinzas circulares
- Las pinzas circulares permiten instalar el vidrio por delante del pilar, diferenciándose de los sistemas tradicionales donde el cristal queda situado lateralmente respecto a la estructura.
- Esta configuración proporciona una línea visual continua y facilita mantener la misma estética durante todo el recorrido de la barandilla.
Fijación mediante placa al suelo
- La placa inferior permite instalar el pilar directamente sobre el pavimento o sobre la superficie estructural destinada al anclaje de la barandilla.
- Este sistema de fijación resulta adecuado para instalaciones donde la estructura permite el montaje superior del conjunto.
- La elección de los anclajes deberá realizarse según las características del soporte y los requisitos técnicos de cada proyecto.
Configuraciones superiores disponibles
El pilar puede suministrarse con distintas configuraciones para adaptarse al sistema de pasamanos elegido:
- Soporte fijo para pasamanos: Recomendado para instalaciones donde el pasamanos mantiene una posición constante durante todo el recorrido.
- Soporte articulado para pasamanos: Permite adaptar el apoyo del pasamanos cuando existen pendientes o cambios de inclinación.
- Tapón superior: Pensado para instalaciones de vidrio sin pasamanos, ofreciendo un acabado limpio y minimalista.
Características principales
- Tubo redondo Ø43 × 1,5 mm.
- Altura de 1000 mm.
- Acero inoxidable AISI 316.
- Fijación mediante placa al suelo.
- Pinzas circulares de doble ranura.
- Distancia entre pinzas de 560 mm.
- Diseñado para tramos intermedios.
- Permite la unión de dos paneles de vidrio.
- Instalación del cristal por delante del pilar.
- Disponible en acabado pulido o satinado.
- Configurable con soporte fijo, articulado o tapón.
Referencias y configuraciones
| Referencia | Terminación superior | Acabado | Calidad |
|---|---|---|---|
| F735-02/A | Soporte fijo | Pulido | AISI 316 |
| F735-02/B | Soporte fijo | Satinado | AISI 316 |
| F735-02/C | Soporte articulado | Pulido | AISI 316 |
| F735-02/D | Soporte articulado | Satinado | AISI 316 |
| F735-08/A | Tapón | Pulido | AISI 316 |
| F735-08/B | Tapón | Satinado | AISI 316 |
