Descripción

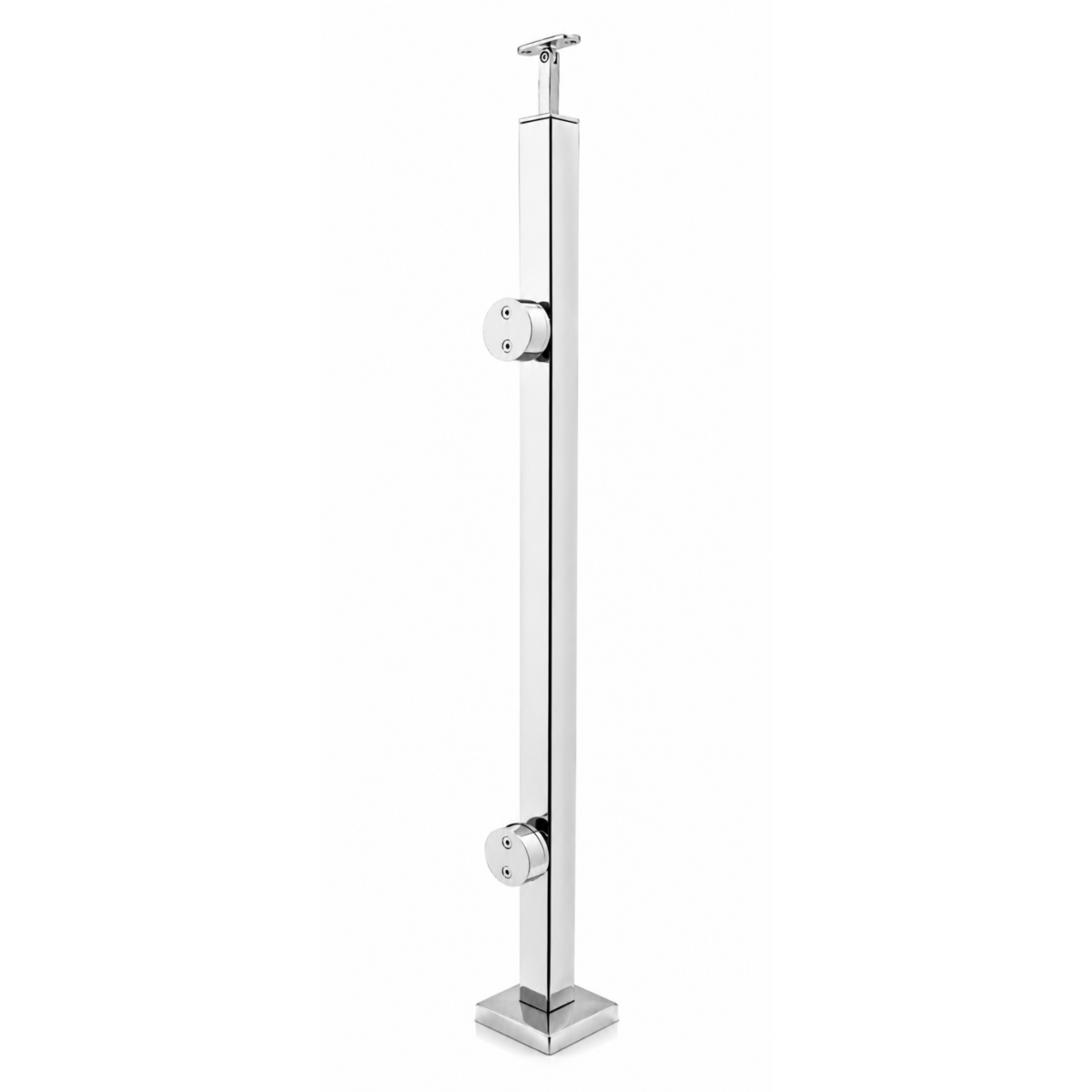

Pilar cuadrado de suelo con pinza circular simple para vidrio
El pilar cuadrado de suelo con pinza circular simple está diseñado para la instalación de barandillas de vidrio con fijación mediante placa al suelo.
Su configuración incorpora dos pinzas circulares simples situadas a una distancia de 560 mm entre sí, que permiten sujetar el panel de vidrio por delante del pilar. Esta disposición crea una configuración frontal del acristalamiento, diferente de los sistemas tradicionales en los que el vidrio se instala lateralmente respecto al pilar.
Fabricado en acero inoxidable AISI 316, el pilar tiene una sección de 40 × 40 × 2 mm y una altura de 1000 mm.
Instalación frontal del vidrio
La principal característica de esta familia de pilares es la posición de las pinzas circulares.
Al situarse el vidrio por delante del pilar, los paneles forman una línea frontal continua respecto a la estructura de soporte. Esta configuración ofrece una solución diferenciada para proyectos de barandillas de vidrio en escaleras, terrazas, balcones y otros espacios arquitectónicos.
Las pinzas simples hacen que este modelo sea especialmente adecuado para los puntos de inicio y final de un tramo de barandilla.
Configuraciones superiores disponibles
El pilar puede configurarse con tres terminaciones diferentes:
Soporte fijo para pasamanos: para instalaciones en las que el pasamanos requiere un apoyo fijo sobre el pilar.
Soporte articulado para pasamanos: permite adaptar la inclinación del soporte a la configuración del pasamanos, especialmente útil en tramos inclinados y escaleras.
Tapón superior: indicado para instalaciones sin pasamanos, proporcionando un acabado limpio en la parte superior del pilar.
Características principales
- Pilar de sección cuadrada de 40 × 40 × 2 mm.
- Altura de 1000 mm.
- Fabricado en acero inoxidable AISI 316.
- Fijación mediante placa al suelo.
- Dos pinzas circulares simples.
- Distancia de 560 mm entre pinzas.
- Instalación frontal del vidrio respecto al pilar.
- Acabado pulido o satinado.
- Disponible con soporte fijo, soporte articulado o tapón superior.
- Adecuado para puntos de inicio y final de tramo.
Referencias y configuraciones
| Referencia | Terminación superior | Acabado | Calidad |
|---|---|---|---|
| F730-01/A | Soporte fijo | Pulido | AISI 316 |
| F730-01/B | Soporte fijo | Satinado | AISI 316 |
| F730-01/C | Soporte articulado | Pulido | AISI 316 |
| F730-01/D | Soporte articulado | Satinado | AISI 316 |
| F730-07/A | Tapón | Pulido | AISI 316 |
| F730-07/B | Tapón | Satinado | AISI 316 |
