Descripción

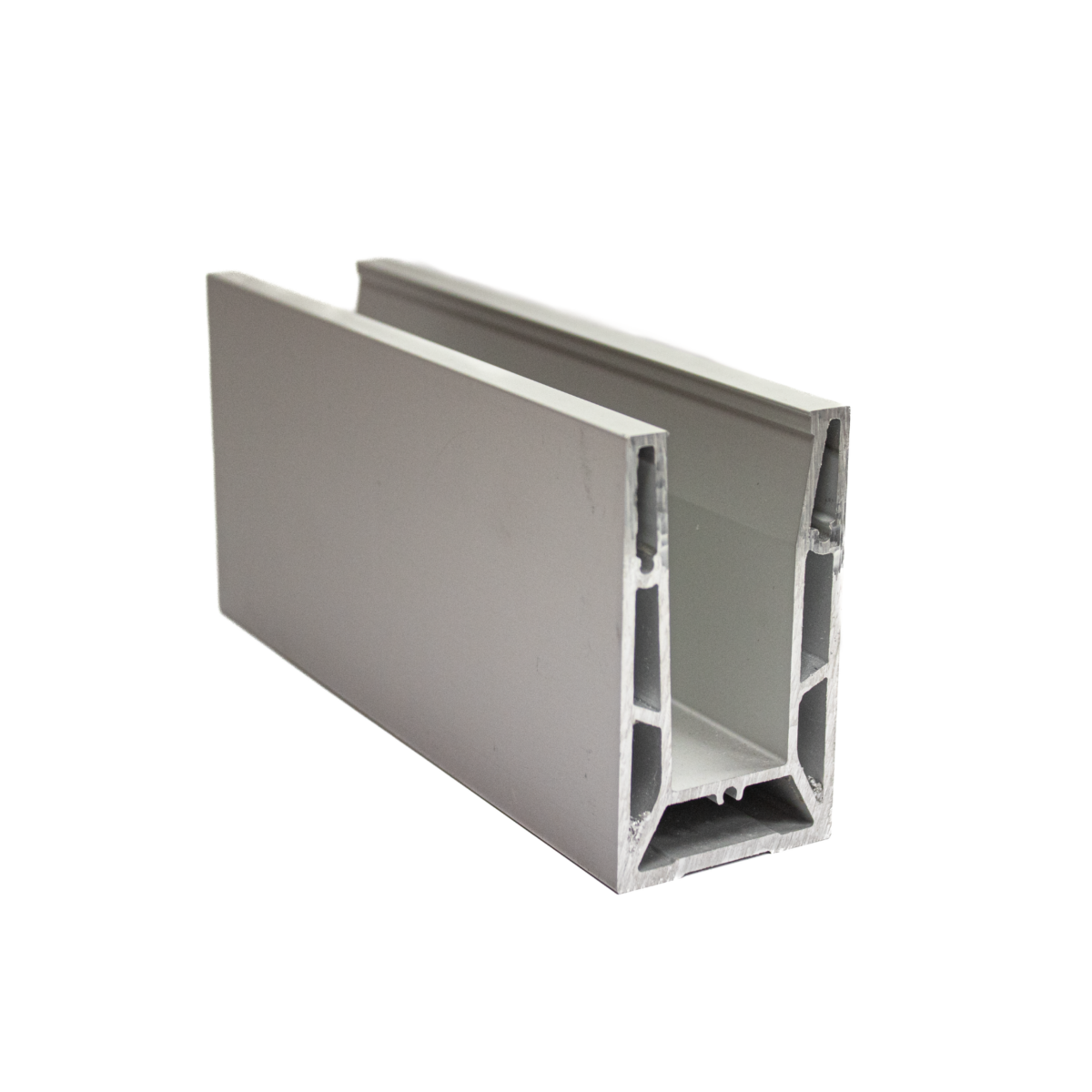

Perfil de suelo de aluminio de 84 mm para barandillas de vidrio
El perfil de suelo de 84 mm es un sistema de aluminio para la instalación de barandillas de vidrio de menor altura. Su diseño compacto permite realizar cerramientos de vidrio con una altura máxima de 800 mm.
Fabricado en aluminio con acabado anodizado, está disponible en dos longitudes para adaptarse a las necesidades de cada proyecto.
A diferencia de los perfiles de 120 mm y del perfil empotrado en hormigón, este modelo utiliza su propio sistema de acristalamiento y no emplea el kit de acristalamiento, las juntas de EPDM ni la tapa entre vidrios utilizados en los otros sistemas de perfiles.
Referencias disponibles
| Referencia | Altura | Longitud | Altura máx. vidrio | Acabado |
|---|---|---|---|---|
| F700-23 | 84 mm | 3000 mm | 800 mm | Anodizado |
| F700-23/A | 84 mm | 6350 mm | 800 mm | Anodizado |
Sistema de acristalamiento específico para el perfil de 84 mm
El perfil de suelo de 84 mm utiliza un sistema propio de juntas de acristalamiento, diseñado para sujetar y estabilizar el vidrio en el interior del perfil.
Estas juntas o gomas de acristalamiento cumplen la misma función de fijación que el kit de acristalamiento utilizado en los perfiles de 120 mm y 105,2 mm, pero son componentes específicos para este modelo y se seleccionan según el espesor del vidrio instalado.
| Espesor de vidrio | Juntas de acristalamiento compatibles |
|---|---|
| 12,38 / 12,76 mm | G194187 + G194188 + G194194 |
| 16,38 / 16,76 mm | G194187 + G194188 + G194150 |
Importante: las juntas de acristalamiento de este perfil son específicas para el modelo de 84 mm y no son intercambiables con el kit de acristalamiento utilizado en los perfiles de suelo y lateral de 120 mm ni con el perfil empotrado de 105,2 mm
Alineación entre perfiles
Para facilitar la continuidad y alineación entre tramos del perfil puede utilizarse el perno de alineación F700-20/B, compatible también con otros perfiles del sistema y tapetas F700-23/B. Estos accesorios se suministra por separado.
Características principales
- Perfil de aluminio de 84 mm de altura.
- Instalación sobre suelo.
- Acabado anodizado.
- Longitudes disponibles de 3000 y 6350 mm.
- Altura máxima de vidrio de 800 mm.
- Juntas de acristalamiento específicas para la sujeción y estabilización del vidrio.
- Configuración de juntas según el espesor del vidrio.
- Compatible con el perno de alineación F700-20/B.
- Mecanizado M51 disponible para facilitar el drenaje del sistema.
Importante: el precio indicado corresponde exclusivamente al perfil de aluminio. Las juntas de acristalamiento necesarias para la sujeción del vidrio y los accesorios complementarios se suministran por separado.
